2018년 7급 공개경쟁채용시험 기계설계 · 책형 · 16/20

기계설계

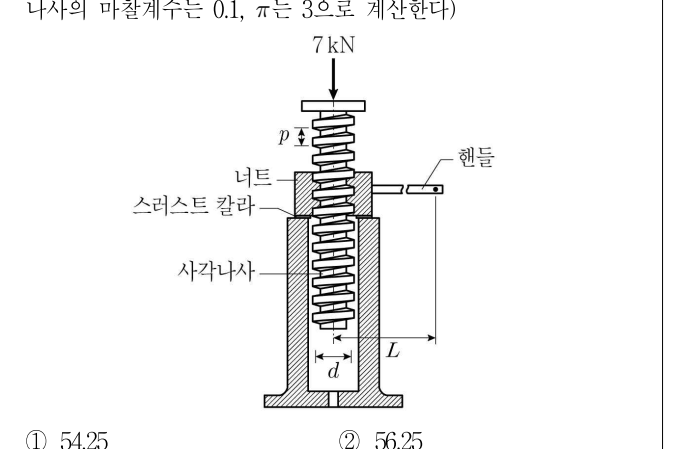

그림과 같이 사각나사로 구성된 나사잭이 있다. 나사 피치() 5mm, 나사 유효지름() 23.5mm, 핸들 유효길이() 235mm일 때, 하중 7kN을 들어올리기 위해 핸들 끝에서 작용시켜야 하는 힘[N]은? (단, 스러스트 칼라(thrust collar) 접촉면 마찰은 무시하고, 사각 나사의 마찰계수는 0.1, 는 3으로 계산한다)

2018년 7급 공개경쟁채용시험 기계설계 16번 공식 문제지 도표 또는 그림

공식 문제지와 최종정답을 문항별로 대조한 기출문제입니다.
