2013년 제1회 지방직공무원 시험 토목설계(지방9급) · A책형 · 19/20

토목설계(지방9급)

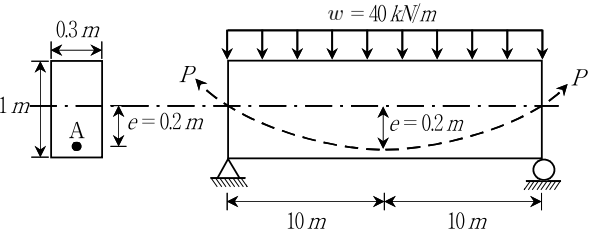

다음 그림과 같이 긴장재를 포물선으로 배치한 PSC보에 자중을 포함한 등분포하중 가 작용하는 경우, 지간 중앙의 단면에서 상연응력 와 하연응력 의 합 []는? (단, 프리     스트레스트 힘 =4,500kN, 경간중앙에서 긴장재의 편심 e= 0.2m이다)  =40kN/m 0.3m P P 1m A e=0.2m e=0.2m 10m 10m

2013년 제1회 지방직공무원 시험 토목설계(지방9급) 19번 공식 문제지 도표 또는 그림

공식 문제지와 최종정답을 문항별로 대조한 기출문제입니다. 공식 해설이 제공되지 않은 문항은 정답 근거만 표시합니다.
