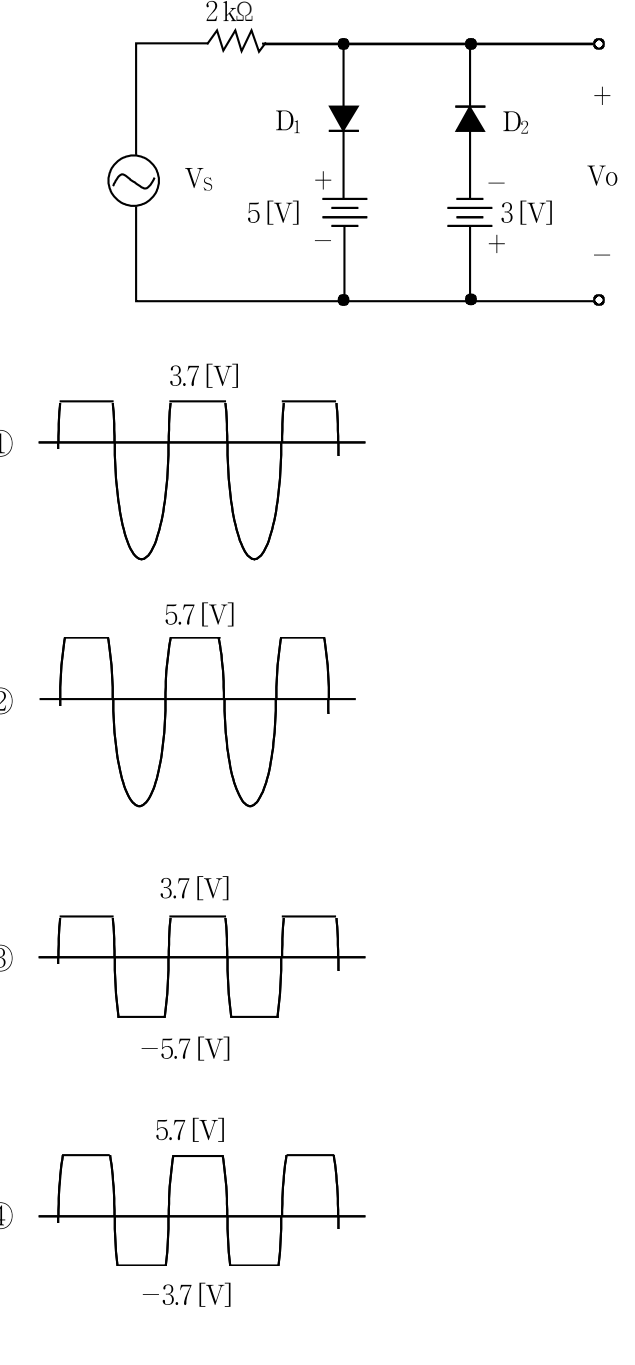

다음 회로에 교류전원 Vs ＝ 20sin(377t) [V]이 인가되었을 때, 출력 전압 Vo의 파형은? (단, 다이오드 D, D 의 순방향 전압 1 2 강하는 0.7 [V]이다) 2kΩ ＋ D D 1 2 V S ＋－ Vo 5 [V] 3[V] －＋－ 3.7[V]

Question

다음 회로에 교류전원 Vs ＝ 20sin(377t) [V]이 인가되었을 때, 출력 전압 Vo의 파형은? (단, 다이오드 D, D 의 순방향 전압 1 2 강하는 0.7 [V]이다) 2kΩ ＋ D D 1 2 V S ＋ － Vo 5 [V] 3[V] － ＋ － 3.7[V]

Accepted Answer

4. －3.7 [V]

Answer

5.7[V]

Answer

3.7 [V]

Answer

－5.7 [V] 3.7 V 5.7[V]

Answer

－3.7 [V]

다음 회로에 교류전원 Vs ＝ 20sin(377t) [V]이 인가되었을 때, 출력 전압 Vo의 파형은? (단, 다이오드 D, D 의 순방향 전압 1 2 강하는 0.7 [V]이다) 2kΩ ＋ D D 1 2 V S ＋ － Vo 5 [V] 3[V] － ＋ － 3.7[V]
